工法のQ&A

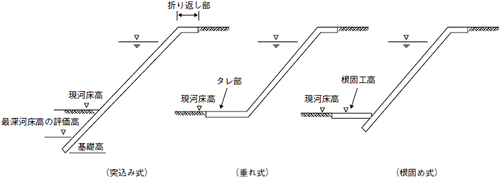

Q.35 かごマット護岸の根固工法には，「突込み式」，「タレ式」，「根固め式」がありますが，技術上の違いを教えて下さい。

基本的工法は「突込み式」と考えますが，経済性や護岸工施工後の河床の変動等を考慮して，「タレ式」や「根固め式」が多く選定されます。

【解説】

1 基礎高及び根固工高の決め方。

国交省の「河川砂防技術基凖」（設計編Ⅰ）（P35）の基礎工に関する記述から次のように考えます。
①「突込み式」構造の先端の高さ（基礎高）は，「最深河床高の評価高」とし，必要に応じて前面に最小限の根固工を設置する。
②「タレ式」，「根固め式」構造では，「タレ部」，「根固工部」の高さは，計画断面の平均河床高と現況河床高のうち，低いほうより「0.5 ～1.5m 程度」深くしているものが多い。
③「最深河床高の評価高」
過去の実績や調査研究成果等を利用して「最深河床高の評価」を評価する。

2 護岸構造全体の滑りに対する安定性の検証。
①摩擦係数（ f ）
かごマットと背面地盤との摩擦係数（ f ）は，河川砂防技術基凖では，「一般にf ＝ 0.65」と記述されています。（P40）
②安定性の検証
f ＝ 0.65 とは，「のり勾配1：1.5」が滑動の境界値ということにもなります。
従って，滑りに対しては，以下の検証が必要となります。

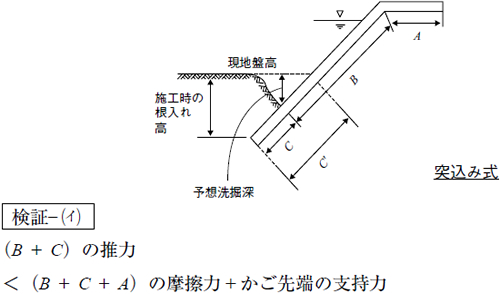

（イ）突込み式

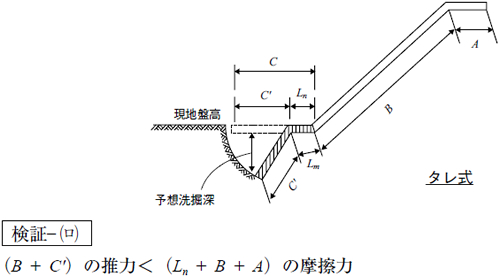

（ロ）タレ式

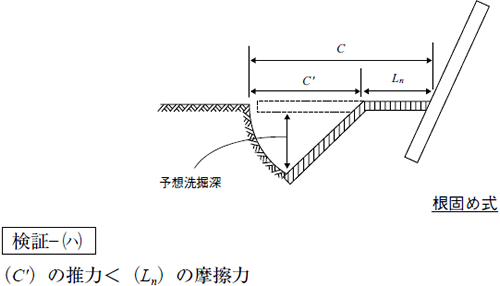

（ハ）根固め式

ここで，
推力：斜角（のり勾配）が「1：1.5 より急勾配」の場合に起こる「のり面方向の滑動力」です。
摩擦力：斜角（のり勾配）が「1：1.5 より緩勾配」の場合に起こる「のり面逆方向の摩擦力」です。
